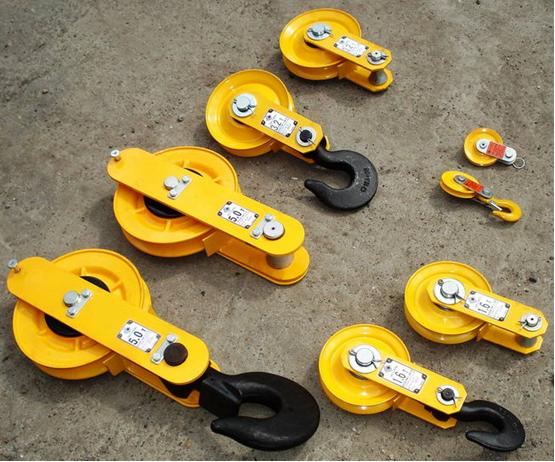

Блоки монтажные

Грузоподъемность 500 – 1000 – 1600 – 3200 – 5000 кг

| Блоки предназначены для комплектования грузоподъемных механизмов с ручным приводом, а также в качестве отводных в устройствах, работающих в режиме 1М по ГОСТ 25835.

| Климатическое исполнение У1 и ТС3 по ГОСТ 15150. Блоки изготавливаются в двух вариантах: с осью и с крюком.

| Ролики блоков на подшипниках.

| Диаметр ролика соответствует стандартам по минимальному необходимому радиусу изгиба каната.

| Простое техническое обслуживание – проверка состояния деталей и подшипников, смазка.

БМ-0,5 и БМ-0,5-01

1. Грузоподъемность, тонн 0,5

2. Размеры, мм

D 65

D1 85

B 45

B1 - / 55

H 120 / 180

3. Рекомендуемый диаметр каната от 3,5 до 4,8

4. Масса 0,3 / 0,45

Здесь и далее:

D - внутренний диаметр ролика;

D1 - наружный диаметр ролика;

B - габаритный размер - ширина блока;

H - габаритный размер - высота блока;

B1 - габаритный размер по ширине крюка для крюковых блоков.

- 01 в обозначении блока монтажного означает, что блок крюковой;

Буква Ш - означает, что на блоке имеется шплинт.

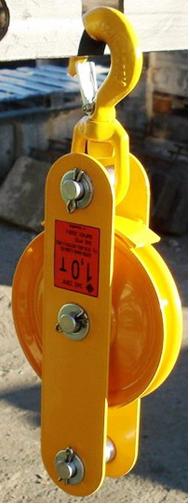

БМ-1,0Ш ; БМ-1,0Ш-01 и БМо 1,0Ш-01

1. Грузоподъемность, тонн 1,0

2. Размеры, мм

D 120

D1 140

B 65

H 215 / 320 / 365

3. Рекомендуемый диаметр каната от 4,5 до 5,6

4. Масса 2,5/ 2,8/ 3,2

5. Крюк вращающийся типа 322А

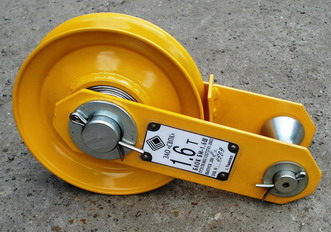

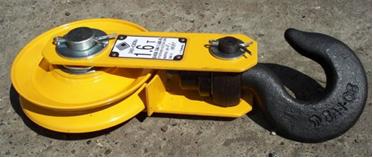

БМ-1,6Ш и БМ-1,6Ш-01

1. Грузоподъемность, тонн 1,6

2. Размеры, мм

D 130

D1 165

B 110

B1 - / 120

H 290 / 440

3. Рекомендуемый диаметр каната от 9,0 до 11,0

4. Масса 3,7 / 5,5

БМ-3,2Ш и БМ-3,2Ш-01

1. Грузоподъемность, тонн 3,2

2. Размеры, мм

D 155

D1 195

B 120

B1 - / 150

H 340 / 530

3. Рекомендуемый диаметр каната от 11,0 до 14,0

4. Масса 5,7 / 9,4

БМ-5,0 и БМ-5,0-01

1. Грузоподъемность, тонн 5,0

2. Размеры, мм

D 205

D1 260

B 120

B1 - / 185

H 440 / 640

3. Рекомендуемый диаметр каната от 14,0 до 18,0

4. Масса 17,2 / 25,5
