Подъемник строительный «УМЕЛЕЦ»

Грузоподъемность – 320 кг



| Подъемник предназначен для подъема/спуска и подачи внутрь проемов зданий и сооружений различных строительных материалов и оборудования. Допускается установка подъемника на крышах зданий или сооружений при условии его защиты от попадания атмосферных осадков.

| Допускается эксплуатация подъемника при температуре окружающей среды не выше плюс 40^оС и не ниже минус 40°С и влажности 75% при плюс 15^оС. В части воздействия климатических факторов подъемник соответствует исполнению У2 по ГОСТ 15150.

| Подъемник не допускается эксплуатировать во взрывоопасных и пожароопасных средах, в помещениях, насыщенных парами кислот, щелочей и других веществ в концентрациях, приводящих к коррозии поверхностей металла и разрушающих изоляцию электропроводки или создающих недостаточно надежные условия заземления подъемника, а также для подъема и перемещения людей, ядовитых веществ, жидкого и раскаленного металла.



Технические характеристики

1.  Режим работы/класс нагружения по ГОСТ 25835                          3М/ В3

2.  Грузоподъемность, кг, не более                                                        320

3.  Высота подъема груза, м                                                              50±2,5

4.  Скорость подъема груза, м/мин, не менее                                        17,5

5.  Усилие при горизонтальном перемещении груза, Н, не более            200

6.  Диаметр каната, мм                                                                           4,1

7.  Разрывное усилие каната, Н, не менее                                           11040

8.  Диаметр барабана, мм                                                                       325

9.  Режим работы по ГОСТ 183                                                   S3 (ПВ40%)

10. Напряжение и частота тока, В/Гц, не более                                   380/50

13. Масса противовесов, кг, не менее                                                    120



Устройство и принцип работы

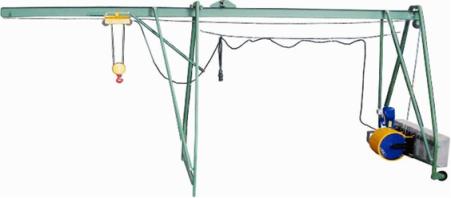

• Подъемник состоит из кошки с подвеской, балки пролетной, стойки передней, стойки задней, укосин, лебедки, пульта управления. Металлоконструкции подъемника крепятся между собой стандартными крепежными изделиями.

• Пролетная балка состоит из двух частей и изготовлена из двутавра с приварными фланцами для крепления частей между собой и к стойкам. Стойки передняя и задняя и укосины выполнены из труб круглого сечения с приваренными фланцами.

• На задней стойке установлена лебедка.

• Рабочим органом подъемника является кошка с подвеской, приводимая в движение лебедкой.
